现货直销全自动荷重位移曲线仪S205 按键开关荷重曲线仪 特价包邮荷重曲线测试仪

价格
15900 14900
起批量
1-4台 ≥5台
品牌
天卓
产地
广东 惠州市
店铺信息
惠州市天卓创智仪器设备有限公司
商机网会员第1年
VIP企业会员等级1
地区 :
广东-惠州市
地址 :
惠州市惠城区河南岸三环南路17号大坤金洲广场1栋1单元8层01号房
进入店铺
本店由东南商机网运营支持
产品参数 :
品牌 天卓
起订 ≥1 台
供货总量 10000 台
型号 S205
最大荷重 2kg(可选5.10.20kg 单价相同)
荷重最小读值 0.01gf
最大测定行程 100mm
最小显示行程 0.01mm
测定速度范围 0~300mm/min
机台传动机构 滚珠丝杆
机台驱动 驱动马达
机台尺寸 300*270*500(W*D*H) mm
电源 220V
动态导通功能 0-10K
售卖地 全国
产品详情 :


荷重曲线仪S205


产品说明:

全自动按键、开关荷重位移曲线仪主要适用于各种按键及开关之(荷重-导通-行程)曲线测试,利用Windows中文视窗书面设定,操作简单方便,且所有资料皆可储存(试验条件、荷重曲线图、测试结果、检查报表等等) 。
本机器高精度马达传动,可提供高精度之(荷重-导通-行程)测定,及可得到完全准确之按键及开关曲线试验。

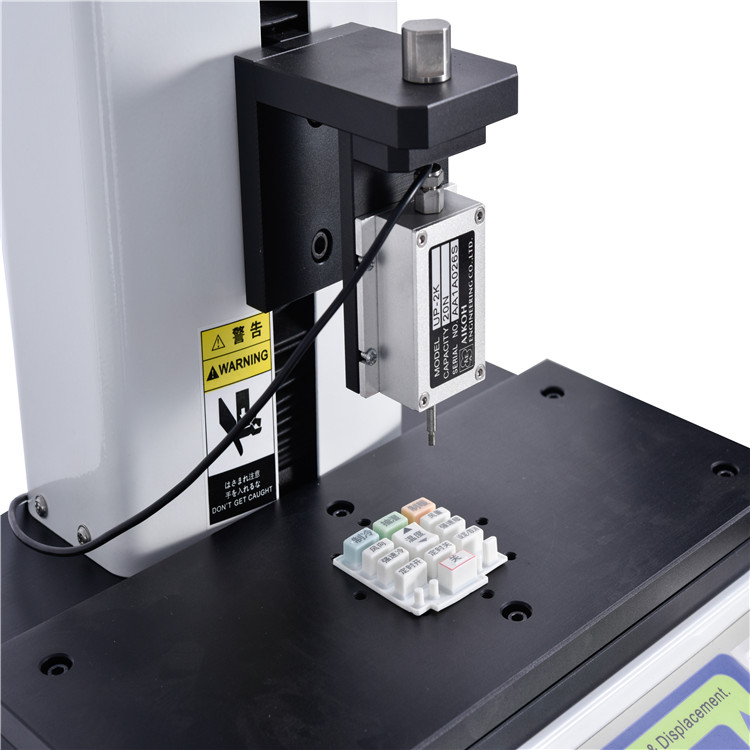

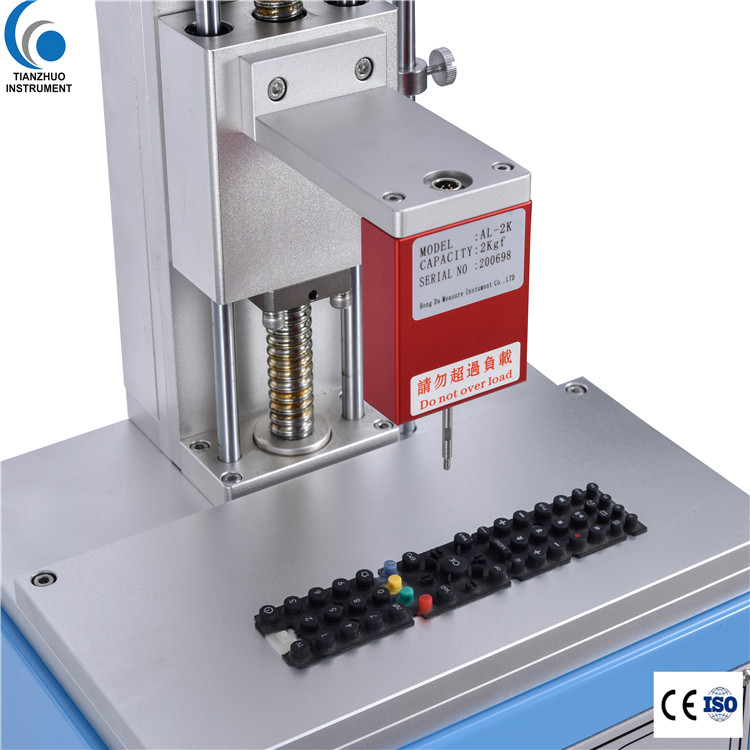

1.产品图 S205曲线仪

技术参数:


测定Max荷重: 2kg(可选5.10.20kg 单价相同)
Min解析度: 0.01gf
Max测定行程: 100mm
Min显示行程: 0.01mm
测定速度范围: 0~300mm/min
机台传动机构: 滚珠丝杆
机台驱动: 驱动马达
机台尺寸: 300*270*500(W*D*H) mm
机台重量: 31kg
电源: 220V
动态导通功能: 0-10K




主要功能:

※测试条件皆可由电脑设定,并可储存。由下拉式选单勾选设定、或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数)。
※Peak 、Bottom 、 rPeak 、 rBottom ,Distance及Click 等可直接在图上显示数值,不须人工计算;
※ 测量曲线图由电脑记忆,可随时放大、缩小,一张A4纸可任意指定放置24个曲线图;
※ 测试项目可输入上、下限规格值,测定结果可自动判定OK或NG;
※ 已知行程可测试对应的荷重或者电阻,或已知荷重测对应的行程或者电阻;
※ 测试完可导出荷重衰减的寿命曲线图;
※ 荷重游标和电阻游标随时检查曲线上任意位置的荷重;
※ 测试资料储存于硬盘(每一笔资料皆可储存,不限次数);
※ 检验报表抬头内容可随时修改(中英文皆可);
※ 检验报表可自动产生,不需再作输入;
※ 检验报表可转换为Excel、Word,PDF等文书报表格式;
※ 在测试荷重与行程的同时,可以测试动态导通电阻功能;


产品特点:


1、仪器超载保护;
2、紧急停机装置、上下行程限定装置;
3、软件设定参数值限定上限保护;

仪器组合:

序号

名称

规格

单位

数量

1

全自动曲线仪主体

S205

1

2

工控电脑/19.5显示器

飞利浦

1

3

导通功能

0-10K

1

4

荷重传感器

AL-2K

1

5

高精度电机


1

6

滚珠丝杆


1

7

专用测试头

246810mm

1

8

球形测试头

2mm

pcs

1

9

曲线仪控制

操作软件包


1

10

内六角扳手

M3

PCS

1

11

电源线


1

12

荷重传输线


1

13

RS-232数据线

1.5

2

14

说明书


1

15

合格证


1

16

保修卡


1

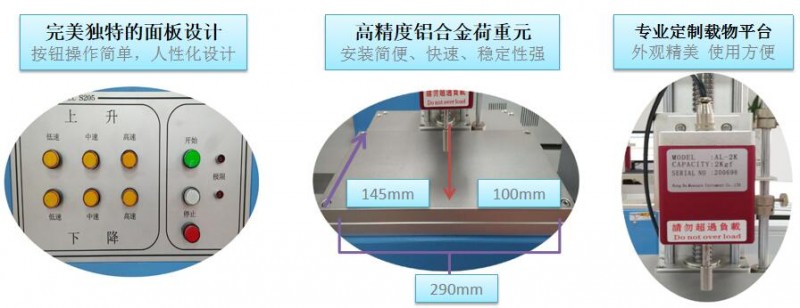

产品设计:

3.荷重S205
应用范围:

4.(应用范围)S205


软件界面图:


开启软件包后主操作平台界面图:

5.荷重软件

进入测量执行画面曲线图形及数据显示界面::

S205曲线

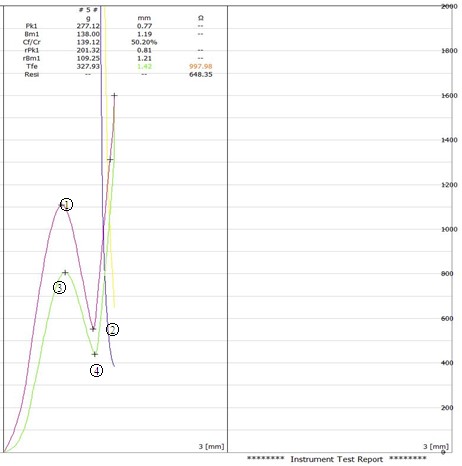

按键导通测试界面图:

7.S205曲线图
名词解释:
 Pk1: 测头下压按键力量峰值;
          如上图1所示,即277.12g
 Bm1:测头下压按键力量谷值;
          如上图2所示, 即138.00g
 Cf/Cr:(峰值-谷值)/峰值*100%;
 rPk1:测头上升按键力量峰值;
            如上图3所示,即201.32g
 rBm:测头上升按键力量谷值;
            如上图4所示, 即109.25g
 Tfe:  下压按键导通瞬间电阻值;
           即997.98W
 Resi:导通后稳定的电阻值;
            即648.35 W

        以上各名词可以在设定界面任意修改!
例如:Pk1-----“F1”或“峰值”

自动生成的文字报表界面:
8.曲线图S205
