供应

三轴全自动荷重曲线仪5030CNC东莞荷重位移曲线测试仪工厂直销按键荷重试验机

价格
180000 179000
起批量
1-4台 ≥5台
品牌
天卓
产地
广东 惠州市
店铺信息
惠州市天卓仪器设备有限公司
商机网会员第1年
VIP企业会员等级1
地区 :
广东-惠州市
地址 :
惠州市惠城区演达大道32号恒和金谷公寓二期1单元25层07号房(仅限办公)
进入店铺
本店由东南商机网运营支持
产品参数 :
品牌 天卓
起订 ≥1 台
供货总量 60000 台
产品名称 三轴荷重位移曲线机
最大荷重 5000gf
荷重最小读值 0.01mm
Z轴测定行程 80mm
Z轴显示行程 0.01mm
测定速度范围 0~300mm/min
机台传动机构 滚珠丝杆
机台驱动 驱动马达
机台尺寸 820*600*1000(W*D*H) mm
电源 220V
机台重量 120kg
X轴移动行程 500 mm/min
Y轴移动行程 300 mm/min
工作桌尺寸 1400*600*670(W*D*H) mm
动态导通功能 0-10kΩ
产品详情 :


三轴全自动荷重曲线仪5030CNC


产品说明:

本机器适用于各种压力测试,可设定坐标,机器自动位移测试,并记录测试值。 利用Windowa视窗中文书面设定,所有资料皆可储存(试验条件、荷重-阻抗-行程曲线图、寿命曲线图、检查报表等等)。
本机器高精度马达传动,可提供高精度之(荷重-导通-行程)测定,及可得到完全准确之按键及开关曲线试验。

1.待精修_DSC0008 副本
技术参数:

测定荷重: 5000gf
解析度: 0.01gf
Z轴测定行程: 80mm
Z轴显示行程: 0.01mm
测定速度范围: 0~300mm/min
X轴移动行程: 500 mm/min
Y轴移动行程: 300 mm/min
机台传动机构: 滚珠丝杆
机台驱动: 驱动马达
机台尺寸: 820*600*1000(W*D*H) mm
工作桌尺寸: 1400*600*670(W*D*H) mm
机台重量: 120kg
电源: 220V
动态导通功能: 0-10kΩ


20200213150055_5858[1]
产品功能:

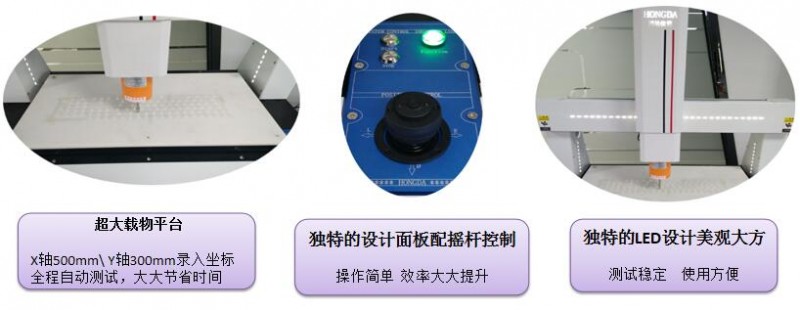

★ 可任意输入X、Y 、Z三轴坐标,机台自动移动位置测试;.
★ 可输入测试行程及荷重,电脑自动控制及测试;
★ 可设定荷重、当荷重值到达时,机器可作暂停;
★ 可设定行程、当行程值到达时,机器可作暂停;
★ 可直接测试并绘制每个行程点(0.01mm)与荷重之图形;
★ 每一测量图形皆可由十字游标追踪轨迹,判别对应之荷重及行程值, 解析0.01mm;
★测试项目可输入上、下限规格值,测定结果可自动判定OK或NG;
★一个配方可测试8种不同规格的荷重,高低按键都可以:
★已知行程可测试对应的荷重或者电阻,或已知荷重测对应的行程或电阻:
★可列印及储存图形(荷重-行程曲线图、寿命曲线图、检查报表);
★测试资料储存与硬盘(每一笔资料皆可储存,不限次数);
★测试条件皆由电脑设定(含测试荷重、行程、速度、次数、暂停时间等);
★检验报表抬头内容可随时修改(中英文)皆可;
★ 检验报表可传档至Excel、Word 、 PDF做编辑或通过网路直接输出;
★ AutoCAD图档可自动导入产品坐标功能,大大的提升工作效率!
★ 在测试荷重及行程的同时,可以测试阻抗电阻功能;

20200213151240_3219[1]

产品特点:


1、仪器超载保护;
2、紧急停机装置、上下行程限定装置;
3、软件设定参数值限定上限保护;

20200213151244_8843[1]

仪器组合:

序号

名称

规格

单位

数量

1

全自动曲线仪主体

5030CNC

1

2

工控电脑/19.5显示器


1

3

键盘、鼠标


1

4

荷重传感器

AL-5K

1

5

高精度电机


3

6





7

X轴滚珠丝杆


1

8

Y轴滚珠丝杆


1

9

Z轴滚珠丝杆


1

10

专用测试头

246810mm

1

11

球形测试头

2mm

pcs

1

12

曲线仪控制

操作软件包


1

13

内六角扳手


1

14

动态导通功能


1

15

荷重传输线


1

16

RS-232数据线

1.5

2

17

说明书/合格证/保修卡


1



20200213151232_9245[1]

产品设计:



三轴

测试产品:

①电脑键盘按键
②笔记本电脑键盘按键
③键盘键帽
④手机按键
⑤计算器按键
⑥遥控器按键
4.(应用范围)S205


软件界面图:

开启软件包后主操作平台界面图:

5.荷重软件

进入测量执行画面曲线图形及数据显示界面::

S205曲线

按键导通测试界面图:

7.S205曲线图
名词解释:
 Pk1: 测头下压按键力量峰值;
          如上图1所示,即277.12g
 Bm1:测头下压按键力量谷值;
          如上图2所示, 即138.00g
 Cf/Cr:(峰值-谷值)/峰值*100%;
 rPk1:测头上升按键力量峰值;
            如上图3所示,即201.32g
 rBm:测头上升按键力量谷值;
            如上图4所示, 即109.25g
 Tfe:  下压按键导通瞬间电阻值;
           即997.98W
 Resi:导通后稳定的电阻值;
            即648.35 W

        以上各名词可以在设定界面任意修改!
例如:Pk1-----“F1”或“峰值”

自动生成的文字报表界面:
8.曲线图S205
