供应

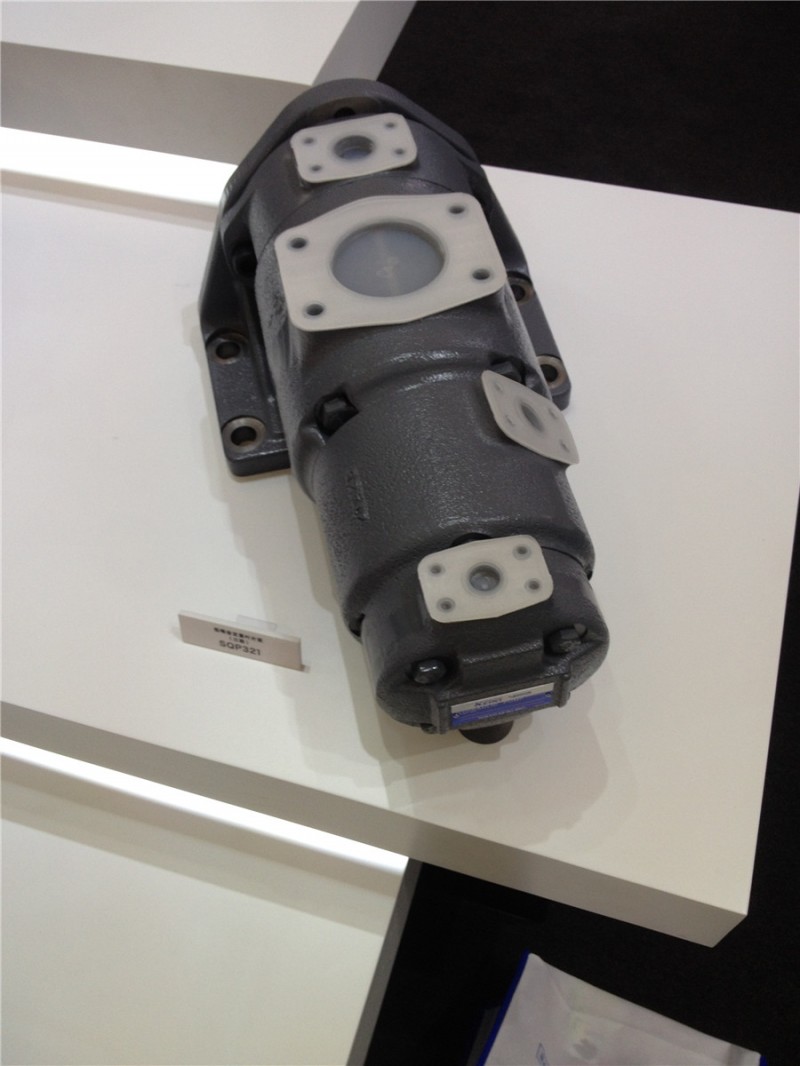

进口YUKEN液压油泵 油研变量泵
价格
3200元/个
品牌
YUKEN
产地
广东 惠州市
店铺信息
惠州市力压机械有限公司
爱采购会员第1年
VIP企业会员等级3
地区 :
广东-惠州市
地址 :
惠州市水口镇新行政区C-03-14号
进入店铺
本店由东南商机网运营支持
产品参数 :
品牌 YUKEN
起订 ≥1 个
供货总量 300 个
名称 进口液压油泵
性能 耐磨 稳定
驱动方式 电动
产地 广东
可售区域 全国
质量等级 A级
规格 详情可咨询13532163301
产品详情 :

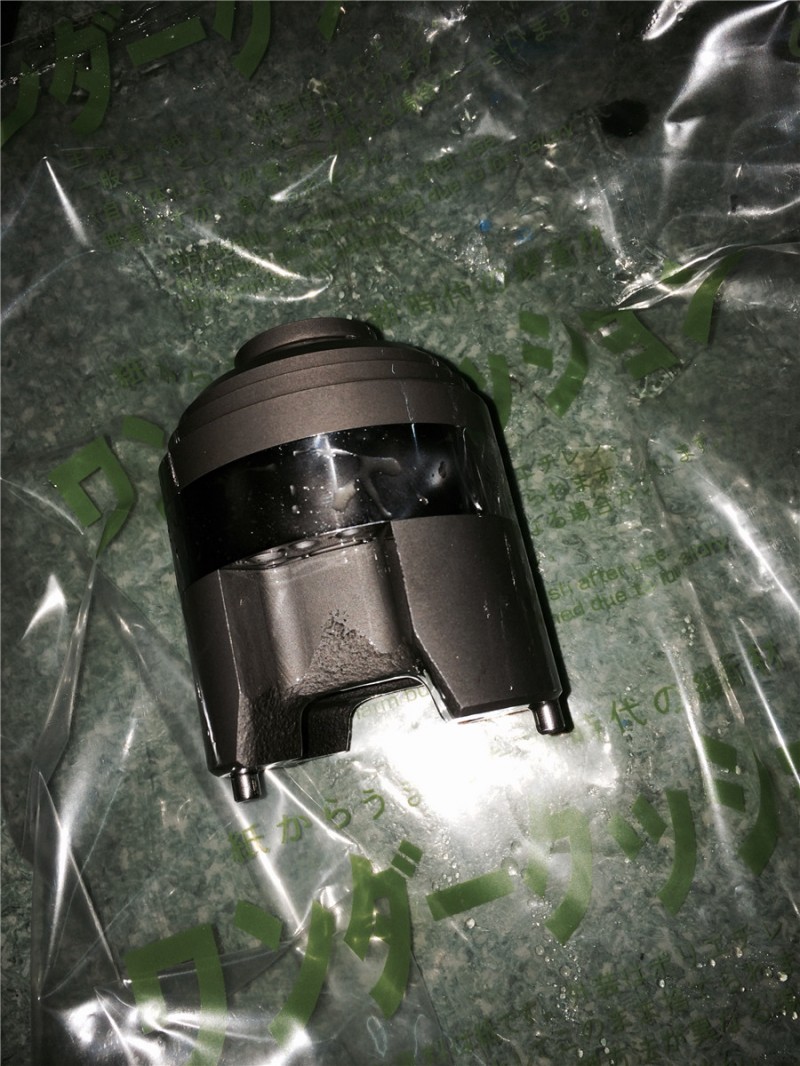

 YUKEN叶片泵的是由定子、转子、叶片和配油盘等组成。转子和定子中心重合,定子内表面近似为椭圆柱形,该椭圆形由两段长半径R、两段短半径r和四段过渡曲线所组成。当转子转动时,叶片在离心力和(建压后)根部压力油的作用下,在转子槽内作径向移动而压向定子内表,由叶片、定子的内表面、转子的外表面和两侧配油盘间形成若干个密封空间,当转子按图示方向旋转时,处在小圆弧上的密封空间经过渡曲线而运动到大圆弧的过程中,叶片外伸,密封空间的容积增大,要吸入油液;再从大圆弧经过渡曲线运动到小圆弧的过程中,叶片被定子内壁逐渐压进槽内,密封空间容积变小,将油液从压油口压出,因而,当转子每转一周,每个工作空间要完成两次吸油和压油,所以称之为双作用叶片泵,这种叶片泵由于有两个吸油腔和两个压油腔,并且各自的中心夹角是对称的,所以作用在转子上的油液压力相互平衡,因此双作用叶片泵又称为卸荷式叶片泵,为了要使径向力完全平衡,叶片泵 密封空间数(即叶片数)应当是双数 PFE叶片泵 PFE叶片泵 (PFE31/41/51/32/42/52)及双联泵(PFED-4131/5141)八个系列75个规格。







YUKEN液压泵的工作原理定子内腔型线是圆,转子轴与定子偏心。逆时针回转时,工作V右半转增大,左半转V 减小。从两侧配油盘的吸、排口吸排油。两相邻叶片转到吸、排油口间的密封区时,所接触定子曲线不是与转子同心的圆弧。密封区的圆心角略大于相邻叶片所占圆心角。 叶间工作V 先略有增大,然后略有缩小,会产生困油现象,但不太严重。通过在排出口边缘开三角形卸荷槽的方法即可解决。定子、转子和轴承受径向力作用,属非卸荷式叶片泵。工作P不宜太高,Q的均匀性也比双作用差。移动定子可改变偏心的方向及大小,可做成n恒定而Q可变的双向或单向的无级变量泵。其中用得较多的是限压式变量叶片泵。
YUKEN叶片泵的工作原理如右图所示。它的作用原理和单作用叶片泵相似,不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成,且定子和转子是同心的。在图示转子顺时针方向旋转的情况下,密封工作腔的容积在左上角和右下角处逐渐增大,为吸油区,在左下角和右上角处逐渐减小,为压油区;吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转,每个密封工作腔完成吸油和压油动作各两次,所以称为双作用叶片泵。泵的两个吸油区和两个压油区是径向对称的,作用在转子上的液压力径向平衡,所以又称为平衡式叶片泵。
